WS-500A充电枪温升试验仪,温升试验仪,温升测试仪
分享到:
WS-500A充电枪温升试验仪,温升试验仪,温升测试仪
型号: WS-500A
产品用途: 用于考核电器附件在接上负载电流时其表面发热情况,器件温升是否符合标准的要求。
符合标准: GB/T20234.1-2015 GB2099.1-2008、GB16915.1-2003和IEC61058、IEC60884
产品详情

概述:

WS-500A连温升试验仪符合UL498、QC/T417、GB2099、GB16915、GB15092、UL817、UL310及其他电器附件的有关标准研制而成。可用于考核电器附件在接上负载电流时其表面发热情况,器件温升是否符合标准的要求。

WS-500A温升试验仪亦可做充电枪温升试验;依据GB/T20234.1-2015《电动汽车传导充电用连接装置 第1部分:通用要求》、GB2099.1-2008、GB16915.1-2003和IEC61058、IEC60884及其他电器附件的有关标准研制而成。

日韩va欧美中文GB/T20234.1-2015《电动汽车传导充电用连接装置 第1部分:通用要求》6.13表面温度和端子温升要求:

日韩va欧美中文a、供电插头和车辆插头的抓握部位,其允许的最高温度不应超过:金属部件50℃,非金属部件60℃

b、供电插头和车辆插头可以接触的非抓握部位允许温度不应超过:金属部件60℃,非金属部件85℃

日韩va欧美中文c、端子的温升不超过50K

日韩va欧美中文此试法:是将插头或插座正负极短接后,尾部接在电流输出接线柱上,然后接通电流,按标准要求设定好所需试验电流及时间后,测试插头或插座的插片与导体铆合处的温升数值在经过一定的时间及电流负载后的温升数值是否符合标准要求。

技术特性:

1、可用于考核电器附件在接上负载电流时其表面发热情况,电极温升是否符合标准的要求,能有效检测插销和插座的插套是否偏薄,插头和插座是否配合良好;

日韩va欧美中文2、WS-500A充电枪温升仪由电流调节控制部分、温度记录仪和数据处理软件三部份组成;

日韩va欧美中文3、温升记录仪能自动记录、打印测试温度,通过数据处理软件可以生成各种报表,能以曲线、数字、棒图、总览、报警、历史画面显示且能打印;具有加电流时间与停止时间(0~99 .99S/M/H数字按键) 设定;

4、温升记录仪能自动记录、打印测试时的电压与电流,并以曲线、数字、棒图、总览、报警、历史画面显示彩色液晶屏上,通过数据处理软件可以生成各种报表。

日韩va欧美中文5、特别适合电动汽车充电枪的插头插座温升试验;

WS-500A充电枪温升仪技术参数

负载电流调节部分:


1、输出电压:DC0~30V

日韩va欧美中文    连续最大输出电流:0.1~500A可调

     负载稳定性:0.5%

2、直流恒流负载源:

日韩va欧美中文    最大输出试验电压:DC0-30V

   输出恒定可调电流:0.50-500.00A(1级);

3、 控制器:

   工作模式:连续

      试验时间:1~99999分钟

温度采集部分

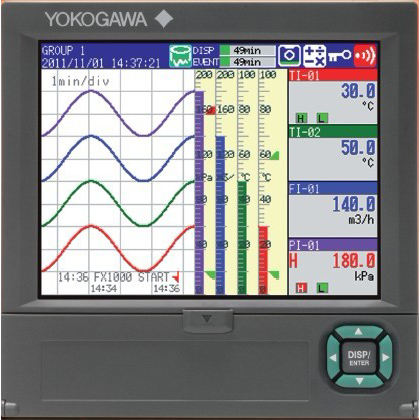

FX1012无纸记录仪 电压记录仪 电流记录仪.jpg

1、测温范围:0~260℃   精度0.3%读数+1℃;分辨率:0.1℃;

2、温度测量点:8路、10路、12路、20路、30路、40路可选,最多100路;(标配为:8路)

3、测温热电偶:美国Ω公司J型30AWG细丝热电偶,长度2米,共8条; 温度探头可带电测试不会损坏仪器

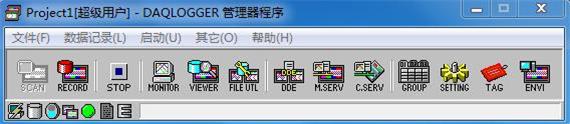

DAQLOGGER数据处理软件


日韩va欧美中文DAQLOGGER保存的数据文件以及通过FTP等方式传输到文件服务器的数据文件,都可以利用此软件进行再显示、文件转换或打印输出。

利用此软件在PC上对DXAdvanced进行各种设置,然后将设置数据发送到DXAdvanced,并可以保存到PC硬盘中。

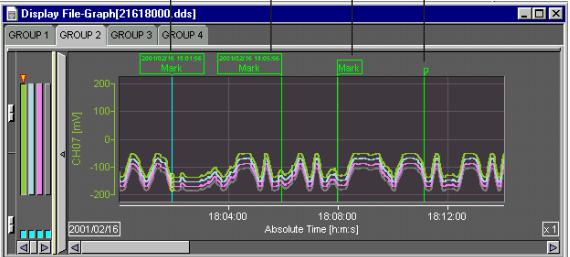

数据浏览


此功能可以将DXAdvanced保存的数据以曲线显示、数字显示等形式进行显示,还可以打印显示的数据。另外,可以对光标指定的数据进行区间运算,还可以将其转换成ASCII码及MS-Excel等格式的文件。

供电电源:AC380V±10%,50/60Hz,20A

配套:电脑一台、安装有XP操作系统,OFFICE处理软件

测试夹具:按用户样品制作

尺寸:630×750×1300mm(宽×深×高)

标准配置

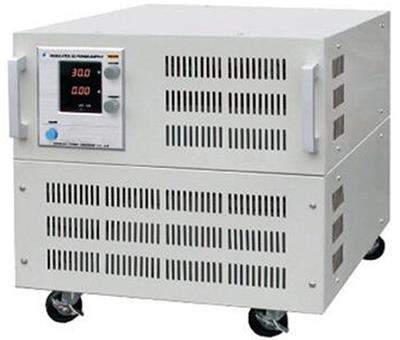

日韩va欧美中文1、GX30500大功率直流电源一台

2、8路记录仪一台(日本YOKOGAWA产)

3、温度测试线16米(美国OMEGA产,TT-T-30-SLE)

4、数据处理软件一套(日本YOKOGAWA)

5、电脑一套

6、瞬干胶水一套
